首页>>曝气设备>>曝气头

曝气头
型号:215mm,260mm,300mm
类别:曝气设备 , 膜片式曝气盘

◆ 您可通过电话、邮件或在线QQ方式与销售代表联系询价及采购

产品介绍

  产品概述

  曝气头HJY系列膜片式,是由曝气盘、支撑架、单向阀、单向阀密封圈、密封索紧盖。O型密封圈、螺纹接口、马鞍架等部分组成、曝气膜采用进口三元乙丙橡胶(EPDM),支撑架、单向阀、密封索紧盖、螺纹接口,马鞍架采用优质ABS材质,单向阀密封圈和O型密封圈采用三元乙丙(EPDM橡胶)、氟胶。

  工作原理

  空气由布气支管进入曝气头单向阀,经单向阀进入橡胶膜与内支撑架之间的间隙中,气体克服阻力损失和水头之后,从曝气盘橡胶膜上的Y型曝气孔扩散到水中,从而保证空气与水的充分接触;实现向水中充氧的功能,停止曝气时在水压和橡胶膜回弹性作用下,Y型曝气孔也闭合、将橡胶膜与支撑架压紧、单向阀自动闭合,从而形成三道屏障,避免污水倒流和微孔堵塞。


  性能特点

  1.曝气头(盘)气泡小且均匀,充氧能力强、氧利用率高、理论动力效率高、阻力损失小,从而大大节约能耗,提高效率。

  2.单向阀和膜片独特的开孔方式避免了污水倒流和微孔堵塞,无需进行清洗维修。

  3.橡胶膜片具有优异的机械性能和耐环境性能。

  4.安装简单,使用方便。

  5.曝气膜外缘加厚设计使用寿命长。

  相关参数

产品样本

相关参数

参 数

曝气头

型号

HJYQ

膜片平均孔隙80-100Um
空气流量1.5-3 m3/h
服务水深4-6m
服务面积(215)0.35-0.5 m2/m
服务面积(260)0.45-0.8 m2/m
曝气量0-5 m3/h.m
充氧能力0.112-0.185 kg/h.m
氧利用率m3/h;18.20-27.50%
阻力损失m3/h;1800-2800 Pa
理论动力效率m3/h;4.336-5.192 KgO2/kw.h

规格

ф215
ф260

外形

拱形,扣丝

材质

纯ABS+三元乙丙膜片

曝气头

型号

HJYQ

膜片平均孔隙80-100Um
空气流量1.5-3 m3/h
服务水深4-6m
服务面积(215)0.35-0.5 m2/m
服务面积(260)0.45-0.8 m2/m
曝气量0-5 m3/h.m
充氧能力0.112-0.185 kg/h.m
氧利用率m3/h;18.20-27.50%
阻力损失m3/h;1800-2800 Pa
理论动力效率m3/h;4.336-5.192 KgO2/kw.h

规格

ф215
ф260

外形

拱形,扣丝

材质

纯ABS+硅橡胶

工程安装示意图

           曝气头安装示意图


  曝气头安装注意事项

  1.空气管设计应考虑压力平衡,最好连成环状网每组气管设置阀门,便于调节空气量。空气管设计流速干管为10—15米/秒,支管为5米/秒。

  2.每个曝气头(盘)服务面积0.5—0.8㎡

  3.每个曝气头(盘)最佳曝气量Q=2 m3/h

  4.安装高度以池底到曝气器表面250mm左右为宜。

  5.管路沿建筑物或构筑物铺设时,管外壁与建筑物、构筑物间距不小于150mm;与其它管路平行铺设时,管外壁间净间距不小于200mm;与其它管交叉时,管外壁净距离不小于150mm

  6.管路安装水平偏差≤3/1000;垂直偏差≤2—5/1000;坡度可取3/1000。

  7.本曝气系统采用离心式或罗茨式鼓风机,一台或几台运行,一台备用;建议大型污水处理厂选用低速离心式鼓风机,中小型污水处理厂可选用罗茨式鼓风机。鼓风前不需要单独设置任何空气过滤装置,鼓风机自身配置的过滤器即可满足曝气器的使用要求。

  订货须知

  订货时请说明曝气头曝气盘规格、型号、数量及膜片是否有特殊性要求。

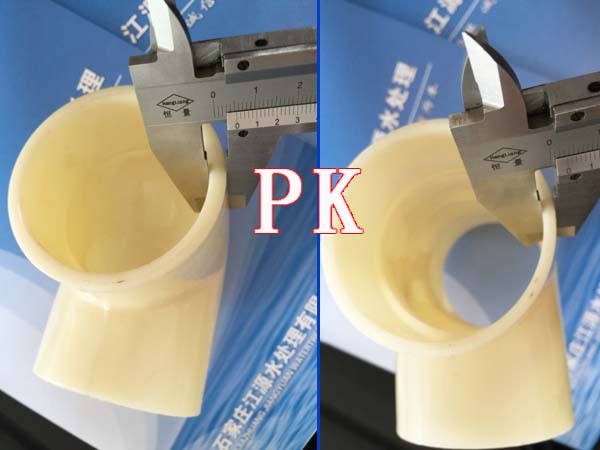

曝气头对比图

曝气头对比图1


曝气头对比图

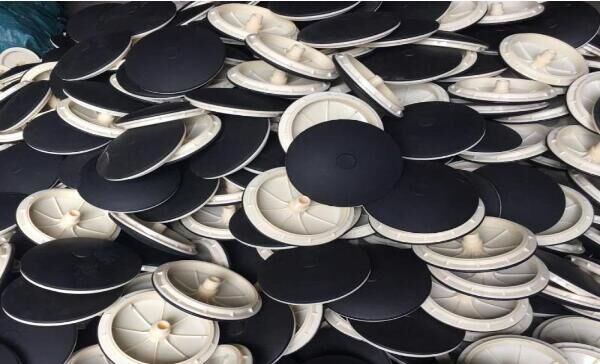

曝气头1

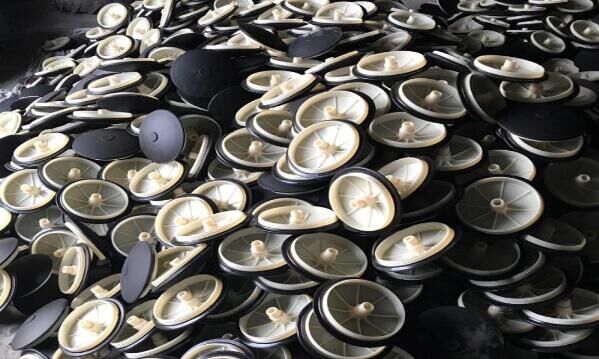

曝气头2


曝气头包装图

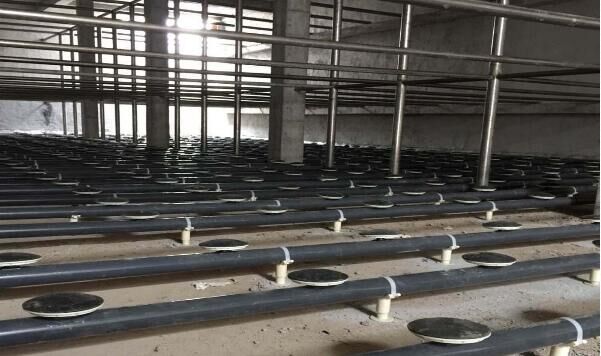

曝气头现场图


注:我公司所上传图片,均为石家庄江源水处理有限公司真实拍摄!

      我公司专业生产曝气头,曝气盘,诚信经营,欢迎来厂参观!
