管式曝气器卡扣式
型号:65mm
类别:曝气设备 , 管式曝气器卡扣式

◆ 您可通过电话、邮件或在线QQ方式与销售代表联系询价及采购

产品介绍

  产品介绍

      管式曝气器 HJY系列是我公司研制开发的新型管式曝气器,该产品主要用于城市污水和有机工业废水处理系统的充氧,是一种新型的曝气设施,它能满足所有曝气池、生物接触氧化池、生物稳定塘等场所。管式曝气器采用供气主管与先导气槽同橡胶膜可张孔进行微孔曝气,其结构简单,具有氧利用高、性能可靠、气孔不堵塞、污水不倒灌、环向受力均匀、寿命长、安装维修方便、系统价格低廉等特点。

  产品构造及规格

  管式微孔曝气器曝气工作组件主要有阀门、通气管道和膜管式微孔曝气器组成。管式曝气器采用进口硅橡胶材料,使用寿命五年以上,上面有微小自闭孔,微小自闭孔自内向外呈“Y”字形。通气管道采用优质纯ABS材质,确保了曝气器的整体使用寿命。工作时曝气管的微孔在空气压力下会自动张开,空气就进入池中进行充氧;如果压力消失,曝气管的微孔就会自动闭合,防止水倒灌流入微孔中。

  性能特点及优势

  管式曝气器具有良好的化学稳定性,不含增塑剂,能长久保持弹性,耐酸碱、不硬化、不脆化、不老化。产品的气泡直径小,既能保持高 的氧转化率,又能达到混合搅拌的作用。采用自闭孔结构,微孔不堵塞。安装、拆卸方便。降低能耗。

  产品参数


产品样本

相关参数

参 数

管式曝气器正面图

型号

HJYQ

最佳通气量:5-6m3/h

设计通气量:3-10m3/h

极限通气量:16m3/h

气泡直径:0.8-2.0mm
开孔数:16800个
服务面积:0.98-2.35 m2/m
充氧能力:
微孔7.5KgO2/KW.h(在5m水深下)
细孔3.5-4.8KgO2/KW.h(在5m水深下)
氧利用率:
  (1.5m水深下);14.17%
  (3.0m水深下):15-23%
  (5.0m水深下)::23-32%
  (6.0m水深下):34-39.5%
  (7.0m水深下):31-45%
压力损失;17-40cm
阻力损失:<300Pa
延伸能力:>600%
张力强度:>13.8*103Kpa

规格

ф65mm
ф75mm

外形

管式曝气

材质

纯ABS+三元乙丙膜片

管式曝气器硅胶膜片

型号

HJYQ

最佳通气量:5-6m3/h

设计通气量:3-10m3/h

极限通气量:16m3/h

气泡直径:0.8-2.0mm
开孔数:16800个
服务面积:0.98-2.35 m2/m
充氧能力:
微孔7.5KgO2/KW.h(在5m水深下)
细孔3.5-4.8KgO2/KW.h(在5m水深下)
氧利用率:
  (1.5m水深下);14.17%
  (3.0m水深下):15-23%
  (5.0m水深下)::23-32%
  (6.0m水深下):34-39.5%
  (7.0m水深下):31-45%
压力损失;17-40cm
阻力损失:<300Pa
延伸能力:>600%
张力强度:>13.8*103Kpa

规格

ф65mm
ф75mm

外形

管式曝气

材质

纯ABS+硅橡胶

管式曝气器组装安装示意图

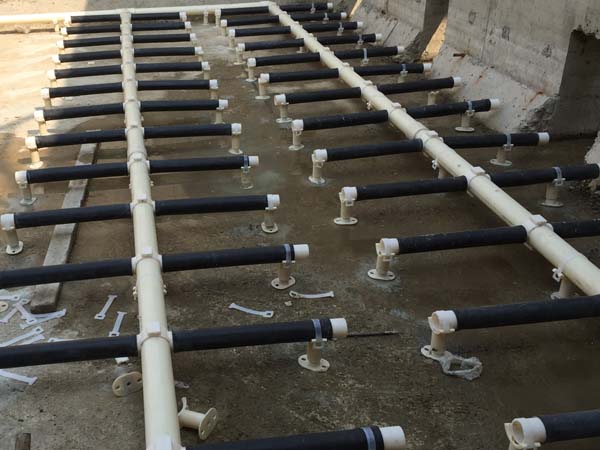

管式曝气器安装示意图

 订货须知

  请说明管式曝气器规格、型号、数量及膜片是否有特殊性要求。


曝气配件图

管式曝气器卡扣式


管式曝气器卡扣式

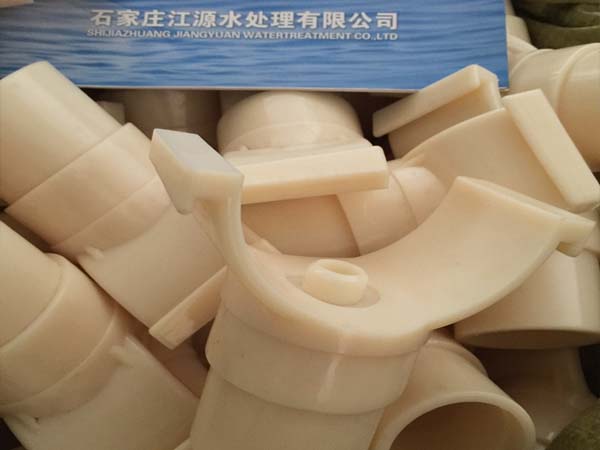

管式曝气器配件

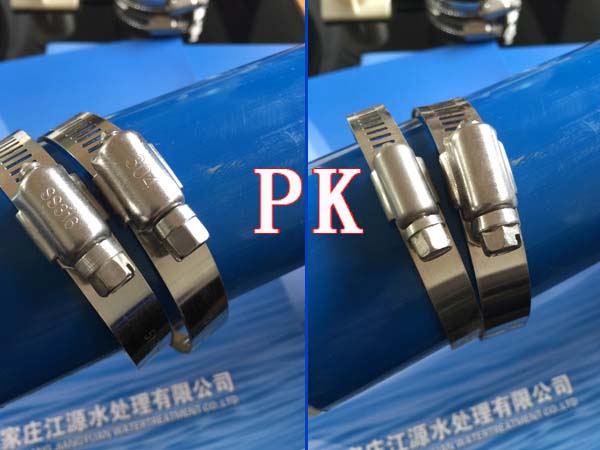

管式曝气器卡扣式配件1


注:我公司所上传图片,均为石家庄江源水处理有限公司真实拍摄!

      我公司专业生产管式曝气器,诚信经营,欢迎来厂参观!
